Sturmey-Archer Teile und Namen

Aus WikiPedalia

Die folgende Beschreibung findet anhand der Sturmey-Archer FW Vier-Gang-Nabe statt. Die einzelnen Bauteile sind bei anderen klassischen Naben sehr ähnlich. Sehr wahrscheinlich findet man bei anderen Herstellern einen ähnlichen Aufbau. Jedoch sollte man sich darauf nicht verlassen.


Beginnen wir mit der linken Seite der Nabe

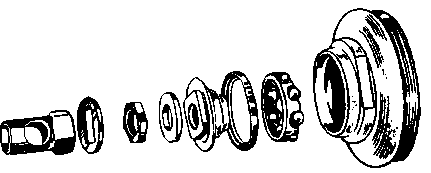

Linke Seite der Nabe

Von links nach rechts im Diagramm sieht man folgende Bauteile:

Man sieht hier eine Lagerschale älteren Typs mit Linksgewinde. Neuere Naben - seit den frühen 1960er Jahren - haben eine eingepresste linksseitige Lagerschale mit kerbverzahnter Verbindung zum Nabenkörper. Diese linksseitigen Lagerschalen lassen sich leicht durch das Fehlen der Schlüsselansätze erkennen.


Kommen wir nun zur rechten Seite der Nabe

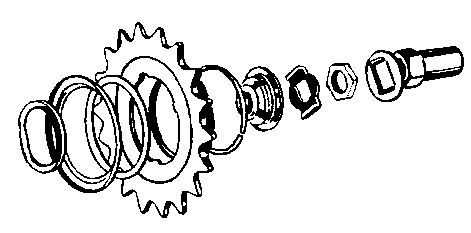

Rechte Seite der Nabe

Von links nach rechts im Diagramm sieht man folgende Bauteile:

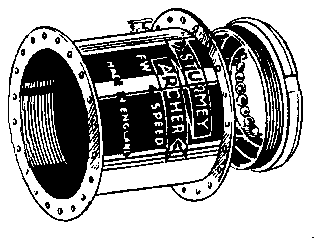

Dies ist der Nabenkörper und der Lagerkugelring der rechten Seite
Nabenkörper

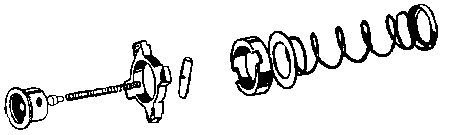

Hier sind einige winzige lebenswichtige Bauteile aus dem Inneren der Nabe
Rollengesperre
  • Kupplungshülse
  • Kragen für Ausgleichsfeder (sehr winzig!)
  • Ausgleichsfeder
  • Rutschkupplung
  • Achskeil
  • Druckring
  • Druckscheibe
  • Kupplungsfeder
  • Kupplungsfederkappe

Die Ausgleichsfeder wird bei Drei-Gang-Modellen nicht unbedingt verwendet.


Noch ein paar lebenswichtige Kleinteile aus dem Inneren der Nabe. Wahrscheinlich muss man diese nie zerlegen
Sonnenräder
  • Kontermutter
  • Sicherungsscheibe
  • Kupplungskörper
  • Keil für den niedrigsten Gang
  • Zahnradkragen
  • Sekundäres Sonnenrad
  • Primäres Sonnenrad

Diese doppelten Sonnenräder werden im Allgemeinen nicht bei Drei-Gang-Modellen eingesetzt.


Nabenring und Mitnehmer (Diese sind bei den meisten Modellen verbreitet)
NabenringMitnehmer


Planetenkäfig
Planetenkäfig
SperrklinkeZahnrad

Oben ist der Planetenkäfig mit allen Bauteilen verbaut. Man sollte in der Lage sein einige Teile heraus zu bauen (untere Bilder):

  • Sperrklinken
  • Sperrklinkenstift
  • Haarfeine Federn, die leicht verloren gehen und etwas schwierig zu montieren sind
  • Eine Auswahl von Planetenrädern und Stiften

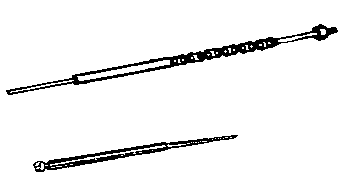

Schaltkette

Diese können aus zwei Hälften (wie auf dem Bild zu sehen) bestehen. Die meisten Drei-Gang-Modelle haben jedoch nur einen einteiligen Schaltstab, die in den Achskeil geschraubt wird.

Schaltkette und -stab

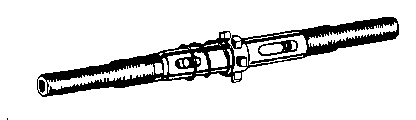

Und zu guter Letzt die nackte Achse mit der Feder für den niedrigsten Gang.

Sie variieren sehr in ihrem Aussehen. Es ist jedoch sicher, dass man dieses Bauteil erkennt, wenn man es sieht:

Achse
