Details zu Scheibenbremsen
Im Zusamenhang mit diesem Artikel solltest du noch folgende weiterführenden Artikel lesen:
Warum Scheibenbremsen?
Mountainbikes hatten zuerst Cantilever-Bremsen und danach Direktzugbremsen, die die Gefahr, den Querzug an einem der Stollen des Reifens zu zerreißen, vermieden. Jedoch sind Mountainbikefelgen oft nass, verschmutzt und gelegentlich verbogen, die den Einsatz von Felgenbremsen schwierig machen.
Scheibenbremsen wurden immer populärer an Mountainbikes und sind auch bei anderen Fahrrädern auf dem Vormarsch.
John Olsen, ein erfahrener Mountainbiker und Ingenieur, berichtet:
Als ich meine erste funktionierende Scheibenbremse am Mountainbike fuhr, waren die Vorteile im Gelände so überwältigend, dass ich jedes Fahrrad so schnell wie möglich auf Scheibenbremsen umrüstete. Naben, Felgen und Speichen konnten im Grunde unverändert bleiben. Nur eine Scheibenaufnahme an der Nabe wurde nötig.
Für Fahrräder, die ausschließlich auf der Straße unterwegs sind, sind die Vorteile des Scheibenbremsensystems nicht so zwingend. In einiger Hinsicht sind sie nur ein Modeausdruck, der die Praxis an motorgetriebenen Fahrzeugen imitiert
Man sollte beachten, dass Scheibenbremsen nicht einfach so nachgerüstet werden können, ohne Änderungen am Rahmen vorzunehmen. Eine Vorderradscheibenbremse setzt eine Gabel höheren Kräften aus und kann unter Umständen das Laufrad aus dem Ausfallende ziehen, wenn man keine spezielle Nabe und Gabel einsetzt.
- Siehe auch
Es folgt nun eine längere Auflistung von Vor- und Nachteilen des Scheibenbremsensystems.
Vor- und Nachteile von Scheibenbremsen
Vorteile
- Scheibenbremsen mit großen Bremsscheiben sind sehr kräftig. Manche Scheibenbremsen mit kleinen Bremsscheiben sind deutlich weniger kräftig und tendieren zu Bremsschwund.
- Man braucht wenig Handkraft am Hebel bei guten Scheibenbremsen.
- Scheibenbremsen sind nicht über dem Reifen verlegt, so dass anders als bei Felgenbremsen keine Designkompromisse beim Reifen eingegangen werden müssen.
- Sie sind kaum anfällig gegen Nässe
- Sie setzen sich weder mit Matsch noch mit Schnee zu.
- Verbogene oder außermittig laufende Felgen beeinflussen nicht die Bremswirkung
- Es besteht nicht die Gefahr, dass ein Bremsschuh den Reifen beschädigt oder sich in den Speichen verfängt.
- Da Scheibenbremsen sich außerhalb der Nabe befinden gibt es keine Besonderheiten bei der Schmierung wie bei der Rücktrittbremse zu beachten. es besteht nicht die Gefahr durch Schmierung die Bremse zu kontaminieren (wie bei der Trommelbremse. Die Nabe überhitzt nicht bei langen steilen Abfahrten.
- Die Bremse kann Hitze abgeben ohne den Reifen in Gefahr zu bringen. das ist besonders wichtig wenn sie bergab als schleifende Bremse zu Geschwindigkeitskontrolle beim Tandem oder Transportrad eingesetzt wird.
- Die Felgen werden nicht verschlissen. das ist insbesondere bei Sand und Matsch oder Carbonfelgen ein Thema. Sie hinterlassen keinen schwarzen Staub (Verschleißpartikel) auf Aluminiumfelgen, der die Hände verschmutzt, wenn man das Laufrad aus- und einbaut.
- Man kann Modifikationen vornehmen, die bei Felgenbremsen nicht möglich wären. So könnten man beispielsweise reflektierendes Klebeband auf die Felgenflanken kleben oder Kabelbinder als "Schneeketten" um Reifen und Felgen binden.
- Man kann Laufräder mit unterschiedlichen Felgengrößen am gleichen Rahmen fahren. So kann man von glatten Straßenreifen auf breite Geländereifen mit Profil wescheln und behält dennoch die Tretlagerhöhe bei.
- Hydraulisch angesteuerte Scheibenbremsen vermeiden das Problem festsitzender Züge wegen zu hoher Reibung.
- manche Scheibenbremsen stellen autoamtisch die Beläge nach, um Verschleiß an Belägen und Scheiben zu kompensieren.
- Die Bremsscheibe kann sehr leicht ausgetauscht werden, wenn diese verschlissen oder beschädigt wurde. Durch Adapter funktioniert das sogar mit Bremseinheiten, die gar nicht mehr produziert werden.
- Manche Fahrradrahmen haben gar keinen Sockel für Felgenbremsen (mehr) und müssen daver mit Scheibenbremsen ausgerüstet werden.
Nachteile
- Die vordere Scheibenbremse belastet eine Gabelscheide sehr stark. Daher ist eine kräftigere und schwerere Gabel notwendig, die bei ungefederten Gabeln in einer holprigeren Fahrt mündet. Wen die Gabel nicht steif genug ist kommt es unter Umständen zu einer Lenkbewegung durch das Bremsen.
- Scheibenbremsen benötigen spezielle Aufnahmen an Rahmen und Gabel sowie spezielle Naben.
- Ist der Bremssattel hinter der Gabel positioniert, wird beim Bremsen eine starke abwärts gerichtete Kraft auf das Laufrad ausgeübt, die bei schlechte Schnellspanner lösen kann und das Laufrad aus dem Ausfallende zieht. Eine spezielle Nabe und eine Gabel mit einem Loch für eine Steckachse vermeiden dieses Problem vollständig.
- Scheibenbremsen und zugehörige Bauteile erzeugen grundsätzlich mehr Gewicht als Felgenbremsen. Bei Carbonfelgen ist das allerdings kein Thema, da diese Felgen nicht für Felgenbremsen ausgelegt sind.
- Scheibenbremsen sind komplizierter, teurer und schwieriger in der Wartung als Felgen- oder Trommelbremsen. Das betrifft insbesondere Hydraulikbremsen, deren Bremsleistung allerdings am besten ist.
- Manche Scheibenbremsen sind sehr giftig. Wenn sich Dreck zwischen Scheibe und Beläge setzt kann das sogar noch verstärkt werden.
- Eine Scheibenbremse unterbindet die Freiheiten, eine Nabe durch umspacern weiter links oder rechts zu positionieren. Die Position der Bremsscheibe ist festgelegt und der Bremssattel muss mit der Bremsscheibe umpositioniert werden.
- Laufrad und Rahmen können nicht einfach so mit anderen getauscht werden.
- Scheibenbremsen können sich mit Gepäckträgerstreben störend überlagern..
- Eine Scheibenbremse kann einen schnellen Laufradwechsel verhindern, wie er im Rennsport notwendig sein kann.

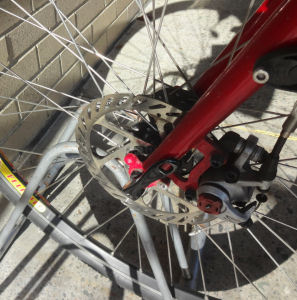

- Die Bremsscheibe ist ungeschützt und kann leicht verbogen werden. Andere Nabenbremsen haben diese Schwäche nicht. Wie man auf dem Bild sieht ist bei Fahrradständern Vorsicht geboten.
- Die Nabenflanschbreite ist oft geringer. Dadurch werden die Laufräder schwächer. Eine höhere Einbaubreite löst dieses Problem allerdings zu Lasten von Austauschbarkeit und Unterlaufung von Standards.
- Es kann schwierig sein, das auch bei Nitzeinsatz der Bremse Schleifen der Beläge an der Scheibe zu vermeiden. Dadurch kommt es zu Bremswirkung und Geräuschen.
- Scheibenbremsen quietschen lautstark bei Nässe (obwohl sie bei Nässe immer noch besser funktionieren als Felgenbresmen).
- Die Beläge verschleißen im Vergleich zu Felgenbremsenbelägen sehr schnell. Bei langen Ausfahrten unter schlammigen Bedingungen sollte man immer Ersatzbeläge mitnehmen. Belagwechsel ist zumeist sehr einfach zu bewerkstelligen.
- Die Bremsscheibe wir extrem heiß. Hier kann man sich verletzen, falls man sie berührt, oder Kusnstoff und Kleidung schmelzen lassen. Bei Hydraulikbremsen muss man sorgfältig die richtige Hydraulikflüssigkeit auswählen, so dass diese nicht kocht und die Bremswirkung deutlich nachlässt. (siehe unten).
- Die Bremsscheibe ist eine mögliche weitere Verletzungsquelle bei Unfällen (wie auch Kettenblätter...).
Fazit
Alles in Allem sind Scheibenbremsen vorteilhaft für Fahrräder mit Federung und solchen, die im Matsch und im Winter gefahren werden. Eine große Scheibenbremse am Hinterrad kann gut am Transporträdern und Tandems zur Geschwindigkeitskontrolle auf langen Bergabpassagen eingesetzt werden. Scheibenbremsen sind weniger passend für Fahrräder, bei denen es auf Gewicht ankommt und die Felge als (große) Bremsscheibe eingesetzt werden kann.
Der begeisterte Fahrradfahrer und Fahrradindividualisierer Bruce Ingle hat Scheibenbremsen auf seinem Fatbike, das er im Winter fährt, aber auch er meint:
Ich bin überrascht über die heutige Anziehungskraft von Scheibenbremsen für Straßenräder. Ich verstehe den Reiz, einfach die Laufradsätze zu tauschen, um andere Reifenbreiten zu fahren, ohne den Durchmesser der Laufräder zu verändern oder keine Aluminiumfelgenflanken für das Bremsen zu benötigen. Aber Scheibenbremsen quietschen, wenn sie nass werden und sie sind nur wenig ärgerlicher als ein Kettenkasten, wenn man ein Laufrad aus- und einbauen will. Ich mache das ohne Montageständer und Werkzeuge allzumal der Bremssattel ein Neuausrichten des Laufrads notwendig macht, wenn man das Laufrad ersetzt. Felgen- und Trommlebremsen kennen dieses Problem nicht und können mit existierenden Rahmensätzen benutzt werden.
Ganz sicher sind Scheibenbremsen nichts für professionelle Rennfahrer, weil sie die Acht-Sekunden-Radwechsel-Zeit hemmen. Das Einsetzen der Scheibe in den schmalen Schlitz des Bremssattels erfordert Fingerspitzengefühl und man kann nicht einfach so das Laufrad in die Ausfallenden rammen.
Sicherheit von Scheibenbremsen
Die Bremsschibe wird mit durch Verschleiß dünner. Eine zu dünne Bremsscheibe ist geschwächt und läuft Gefahr, verbogen zu werden oder zu brechen. Bei den meisten Marken sollte eine Bremsscheibe, die weniger als 1,5 mm dick oder ernsthaft konkav ist, getauscht werden. Moment Industries spezifiziert 1,7 mm und Hayes 1,52 mm.
- Siehe auch
Wie schon angemerkt verschleißen Bremsbeläge ebenfalls. Je nach Belag sind die Verschleißgrenzen unterschiedlich. Dazu sollte man das Handbuch der jeweiligen Bremse zu Rate ziehen.
Die Dicke einer Bremsscheibe kann wegen der Konkavität nicht direkt mit einem Messschieber gemessen werden.
Dazu benötigt man eine Messchraube oder man legt ein Stück Speiche jeweils auf die beiden Seiten der Scheibe, misst mit einem Messschieber und zieht zweimal die Dicker der Speiche vom Messergebnis ab.
Traditionell werden Scheibenbremsen links montiert. Manche Motorräder haben zweifache Scheibenbremsen, je eine auf beiden Seiten der Federgabel. Einseitig montierte Scheibenbremsen führen zu unbalancierten Kräften an der Gabel, was zu Problemen bei Fahrverhalten und Sicherheit führen kann. Die Belastung an der Gabel ist hoch, weil das Drehmoment durch das Bremsen auf einer sehr kurzen Distanz von der Nabe wirkt.
Wie oben schon erwähnt kann eine Vorderradbremse mit dem Bremssattel hinter der linken Gabelscheide eine starke Kraft abwärts ausüben, die die Achse aus dem Ausfallende ziehen kann. Es wurde schlüssig bewiesen, dass alternatives Kräfte aufwärts durch Gewicht und Abwärts durch Bremsen einen Schnellspanner lösen kann.
Eine Federgabel und Scheibenbremsen funktionieren gut zusammen, weil die Gabel einen hohen Durchmesser (am Gleitrohr hat, das ganz leicht die Kräfte der Scheibenbremse aufnehmen kann.. Jedoch ist eine Steckachse (wo die Achse durch Löcher an Gabel und in der Nabe geschoben wird) notwendig, um die Möglichkeit des Laufradverlustes zu eliminieren. Eine Bramssattelemontage vor der Gabelscheide würde die Achse beim Bremsen nach oben drücken. Jedoch ist diese Art Montage sehr ungewöhnlich.
Es gab vor Längerem einen Rückruf von über einer Million Trek Bikes, bei denen sich der Schnellspanner um mehr als 180° öffnen ließ und so in den Spider der Bremsscheibe geraten konnte. Dadurch konnte das Laufrad ausgeworfen werden. Dieses Problem ist allerdings nicht auf diese Trek Fahrräder beschränkt - ein Schnellspanner, der sich so weit öffnen lässt, kann sich auch in den Speichen eines Laufrads ohne Bremsscheibe verfangen.
Im Vergleich hierzu setzt eine Trommelbremse oder eine Rollerbrake die Gabel einseitig unter Last, tendiert jedoch nicht dazu, das Laufrad nach unten aus dem Ausfallende zu ziehen.
Es muss nicht extra erwähnt werden, dass der (Brems-)zug einer mechanischen Scheibenbremse am Vorderrad mit einer Federgabel und auch bei einer Starrgabel vollständig in einer Zughülle geführt sein muss, weil die Bewegung der Gabel während des Bremsvorgangs den Zug unter zusätzliche Spannung setzen kann und so die Bremswirkung deutlich (bis zur Blockade) verstärkt wird.
Lange Beragabpassagen generieren signifikante Hitze. Daher hatten Scheibenbresmen der ersten Generation oft ein Problem mit Ausfällen, weil der Kleber an den Bremsbelägen schmolz und die Hydraulikflüssigkeit zu kochen anfing. Shimano hat große Anstrengungen unternommen die Probleme zu beseitigen. Die Bremsbeläge haben nun Wärmeableiter und Bremsscheiben mit Aluminiumkern und Kühlrippen. Shimano hat definiert, dass Scheibenbremsen die Zukunft für Carbonlaufräder sind, weil niemand eine gute Lösung für Felgenbremsen Carbonflanken gefunden hat. Shimano hat es inzwischen geschafft das Verbot von Scheibenbremsen an Rennrädern bei offiziellen UCI Rennen aufzuheben, nachdem sie nachweisen konnten, dass ein Großteil der Unfälle durch die Schwäche von Felgenbremsen auf Carbonfelgen ausgelöst wurden.
Montage und Einstellen
Bremsscheiben gibt es in vielen verschiedenen Größen. Obwohl es möglich ist, verschiedene Marken von Scheiben und Bermssätteln zu mischen, müssen dennoch Größen von Sattel und Scheibe passen. Größere Scheiben sind etwas schwerer, können jedoch gut Hitze verteilen und bremsen kräftiger. Kleinere Bremsen - im Allgemeinen für den Straßeneinsatz - sind leichter.
Die meisten mechanischen Scheibenbremsen können die Bremshebel mit längeren Zugeinholweg für Direktzugbremse. nutzen. Andere Bremshebel haben nicht genug Zugeinholweg, so dass die Bremswirkung schwach bleibt. "Straßen"-Scheibenbremsen benötigen jedoch konventionelle Bremshebel bzw. Brems-Schalt-Kombinationen.
Es gibt mehrere unterschiedliche Aufnahmesysteme für Bremsscheiben an Naben. Verbreitet sind Sechs-Loch-Bremsscheibenaufnahme, Shimanos Center Lock ® Aufnahme, Hope Drei-Loch-Aufnahme sowie Rohloff Vier-Loch-Bremsscheibenaufnahme. Weitere veraltete Systeme werden nicht mehr hergestellt und es dürfte schwierig sein Ersatzbremsscheiben für alte Naben zu bekommen. Shimanos Alfine Nabenschaltungsnaben haben eine Center Lock Aufnahme. Die Shimano Inter-M Aufnahem, die man an Shimano Nexus- und Nexavenaben findet, sind für die Shimano Rollerbrake und nicht für Bremsscheiben geeignet. Der Deutsche Hersteller Cesur bietet Adapter an, mit denen man Sechs-Loch-Bremsscheiben an Nexusnaben montieren kann.
Zur Bremssattelbefestigung gibt es mehrere Systeme (IS, Postmount). Eine Vielzahl an Adaptern lassen viele verschiedene Kombinationsmöglichkeiten zu.
Die Ausrichtung von Bremsscheibe zu Bremssattel ist ein kritischer Faktor, damit sich die Bremsscheibe schleiffrei drehen lässt, wenn man die Bremse nicht aktiviert. Obwohl manche Bremssättel justierbar sind, hat man sehr wenig Spielraum beim Hinzufügen oder Entfernen von Unterlegscheiben an der linken Nabenseite, um Laufradabweichungen, Einbaubreite oder Kettenlinie auszugleichen.
Alles in allem gibt es eine hohe Zahl an Varianten bei Scheibenbremsen, um sie alle an dieser Stelle zu behandeln. Es ist sehr weise, sich an die Kombinationsmöglichkeiten zu halten, die die Hersteller vorgeben.
Mehr Informationen
Im Kapitel 11 der siebten Ausgabe des Sutherland's Handbook for Bicycle Mechanics werden Scheibenbremsen und insbesondere die vielen Aufnahmesystem und Adapter sehr ausführlich behandelt. (In den USA) hat wohl jede halbwegs gut sortierte Fahrradwerkstatt eine Ausgabe.
John Olson präsentiert im Buch High Tech Cycling gute technische Informationen. An dieser Stelle sei auf die Google Books Vorschau des Buchs verwiesen. Allerdings lohnt sich das Buch zu kaufen. Darin gibt es mehr als eine lesenswerte Stelle.
Park Tool hat auf seiner Website wirklich gute Informationen zusammengestellt, wie man Scheibenbremsen montiert und einstellt. Verweise zu deren Webseite finden sich weiter unten!
Siehe auch
- Anmerkungen zu Scheibenbremsen und Schnellspannern im Artikel über Schnellspanner
- Aufnahmesysteme für Bremsscheiben
- Sheldon's 2004 Adventure Cyclist article about disc brakes (englisch)
- Sheldon's 2007 Adventure Cyclist article comparing brake types (englisch)
- Sutherland's home page (englisch)
- James Annan on front-wheel loss with disc brakes (englisch)
- Aaron Goss on rotor and pad thickness (weiter unten auf der Seite/englisch)
- Park Tool page about disc brake adjustment (englisch)
- Park Tool page about rotor installation and service (englisch)
- John Olsen on disc brakes (englisch/Google Books!)
- Cesur stellt Scheibenbremsadapter für Nexusnaben her
Quelle
Dieser Artikel basiert auf dem Artikel Disc Brakes von der Website Sheldon Browns. Originalautor des Artikels ist John Allen.
